Régler les culbuteurs

By 10 octobre 2008 Mécanique, Moteur, Tutos 4 Comments

Bon aujourd’hui un petit post pour vous expliquer la marche à suivre pour régler le jeu aux culbuteurs. On lit bien souvent et partout qu’il faut bien régler 0.20 à l’admission et 0.25 à l’échappement mais faut avouer que c’était pas forcément inné chez moi de savoir où sont les soupapes d’admission et où sont celles d’échappement, et aussi ce que ça voulait dire ces 0.20 et 0.25…

Tout d’abord, veillez à toujours faire ce réglage sur un moteur froid ! Pas question de trafiquer sur un moulin chaud ou encore tiède…

Vous verrez, c’est fastoche :-) !!

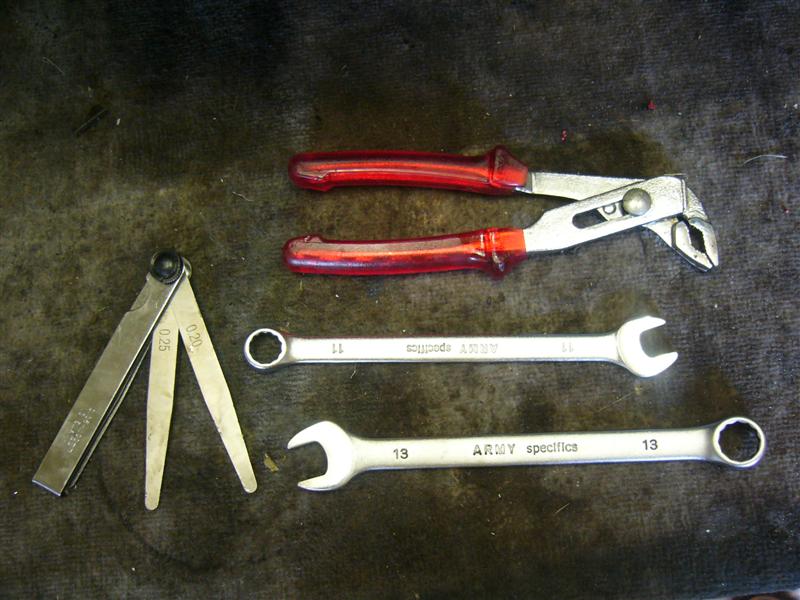

Outillage nécessaire :

  • un jeu de cales (ou 2 cales, une de 0.20 mm et une de 0.25 mm… C’est jouable avec une de 0.2 et une autre de 0.3 mais moins précis)
  • une clé de 13
  • une clé de 11
  • une pince

Marche à suivre :

  1. Pour pouvoir bosser tranquille, débrancher le faisceau (les 2 câbles haute tension qui vont se ficher sur les bougies). Débranchez du côté bobine ou tête de delco en prenant garde de noter « quel câble va dans quel trou »parce que y a un sens à respecter si vous voulez redémarrer….
  2. Enlever le cache culbuteurs

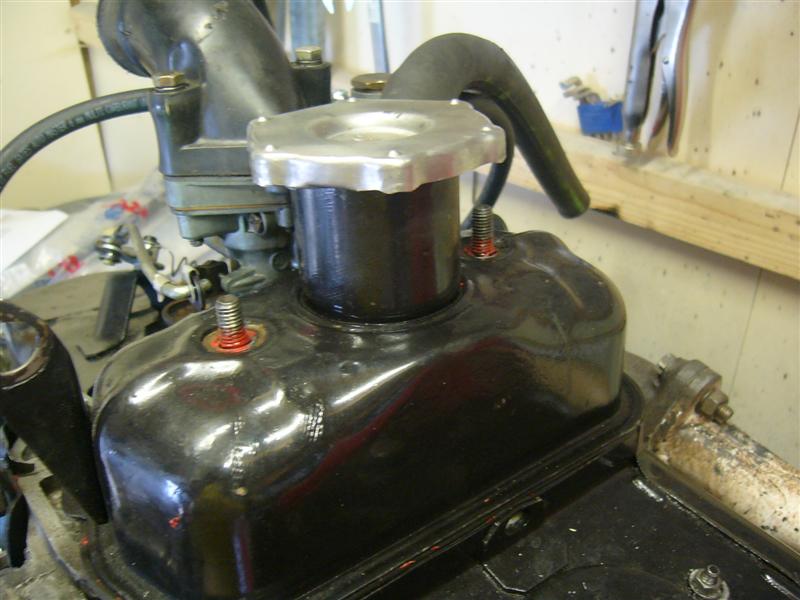

    Tout simple, vous n’aurez qu’à enlever les 2 écrous de 13 qui se trouvent de part et d’autre du bouchon d’huile, juste derrière votre carbu
    cache culbu.JPG
    puis à soulever le cache-culbuteurs. Parfois il croche un peu contre le tube dans lequel se trouve la vis de richesse du carbu, mais en tournant un peu d’un côté de l’autre ça sort…
    decolle cache culbu.JPG

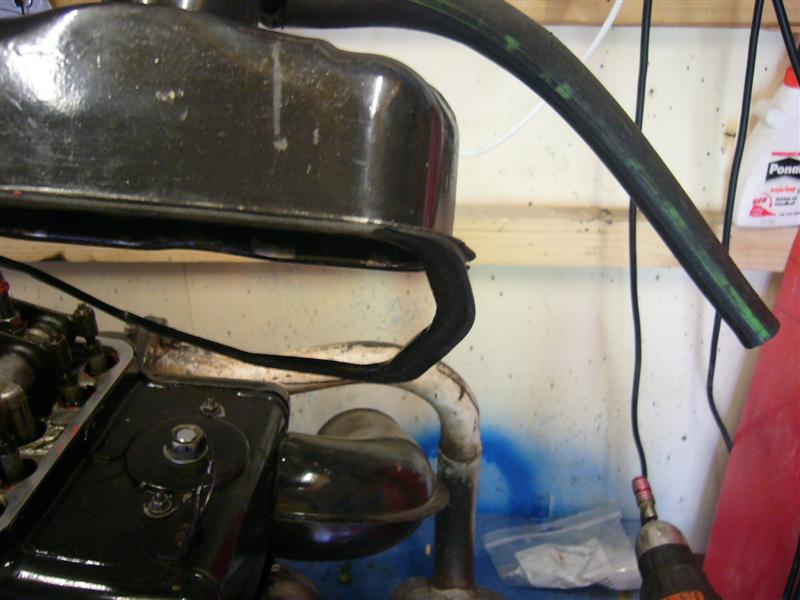

    Le joint caoutchouc peut rester coller sur le cache-culbu, attention s’il est collé de part et d’autre à ne pas le casser si vous n’en avez pas de rechange.
    joint colle 2.JPG

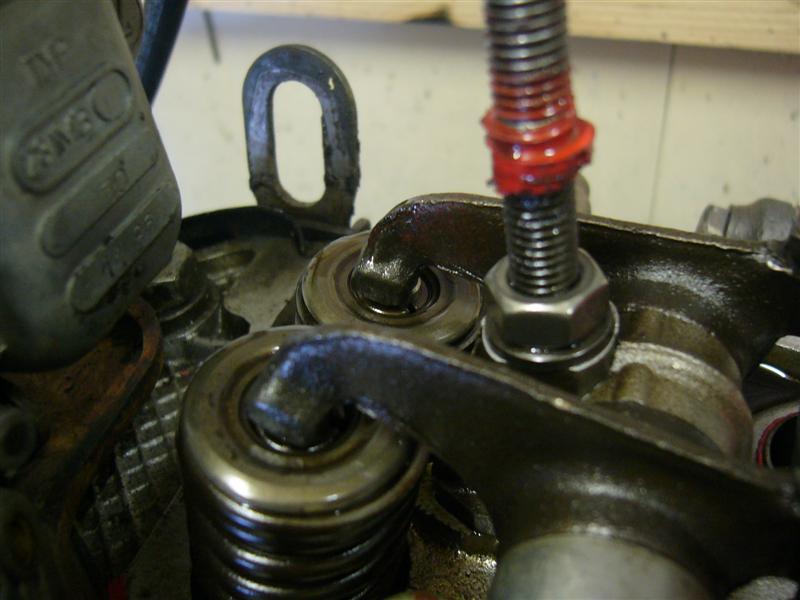

    Voilà vous avez la « brochette de culbuteurs  » devant les yeux…
  3. Positionner le culbuteur à régler en bonne position pour le réglage
    Là c’est ma méthode, va savoir s’il y a mieux, peut-être… ?? Toujous est-il que je fais comme ça et que ça marche bien. Donc tout d’abord, il faut savoir que les 2 soupapes « à l’extérieur » sont les soupapes d’échappement parce qu’elles s’ouvrent… sur l’échappement ! Et les 2 de l’intérieur sont celles d’admission car c’est par là que le mélange entre dans la chambre de combustion (dans les cylindres). Pour toute info plus pointue sur l’arbre à cames voir le site de Porco qui reste la référence !  Vous allez donc régler les culbuteurs l’un après l’autre.

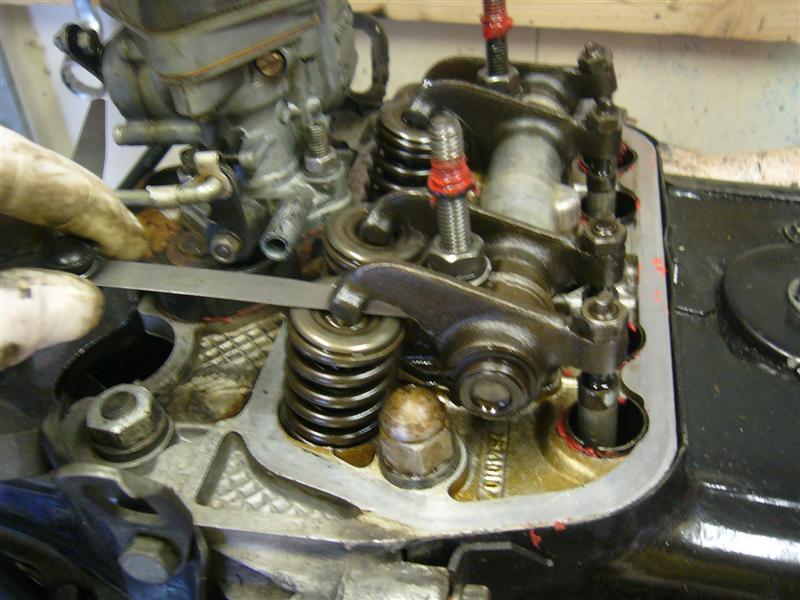

    Le principe est simple : pour régler le culbuteur d’échappement avant, il faut que le culbu d’échappement arrière soit en bascule (ouvert et donc qu’il « pousse la soupape »). Sur cette photo, le culbuteur tout derrière est en bascule, on peut donc régler le culbu d’échappement tout vers nous.
    culbu en bascule 1.JPG
    Comme l’arbre à cames est construit, les 2 cames sont réparties à 180° l’une de l’autre pour chaque « action »(échappement ou admission), donc si l’une est ouverte on est sûr que l’autre est bien fermée et qu’on pourra régler le jeu entre le culbu et la tige de la soupape. Le positionnement se fait avant chaque réglage, pour chacun des culbu.
  4. Contrôler le jeu entre le culbuteur et la tige de soupape.
    En fait, c’est ça les fameux 0.20 et 0.25mm dont on parle. Il faut qu’à froid, l’espace entre le culbuteur et le haut de la tige de la soupape soit égal à 0.20 mm aux admissions et de 0.25 aux échappements. Pour régler c’est pas dur : munissez-vous de la cale voulue, glissez-là entre la tige et le culbu…
    Soit ça passe pas, faudra desserrer un peu, soit y a trop de jeu.. et là faudra serrer. Si ça passe juste en frottant en haut et en bas, que « ça croche un peu mais ça passe » alors le réglage est bon on touche pas…
  5. Régler le jeu aux culbuteurs

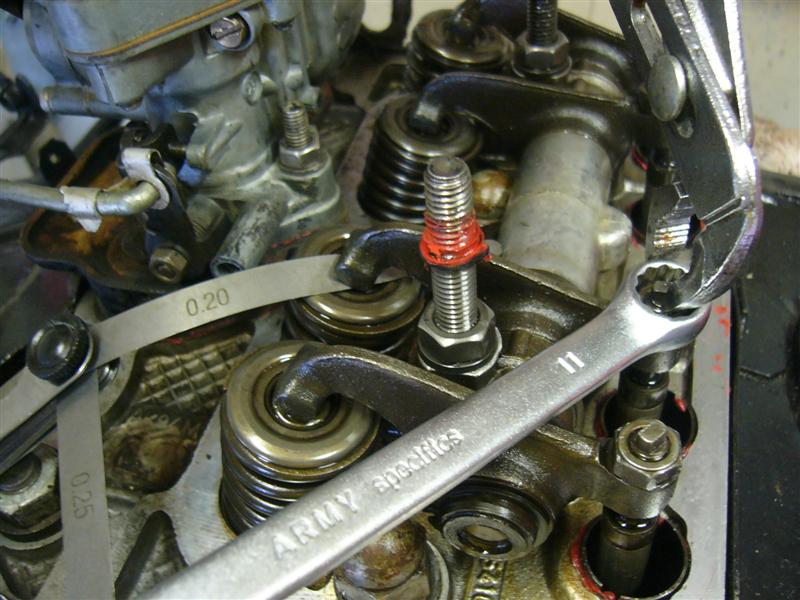

    Voilà donc on a trouvé qu’il y avait pas le bon écartement… Qu’à cela ne tienne, dans 2 minutes ça sera bon ! Prenez votre clé de 11 et desserrez le contre-écrou.Une fois desserré, vous pourrez alors facilement « serrer » ou « desserrer » la vis de réglage avec votre pince, puis resserrer le contre écrou.
    Dans la pratique, je fais comme cela :
    a. je desserre le contre écrou

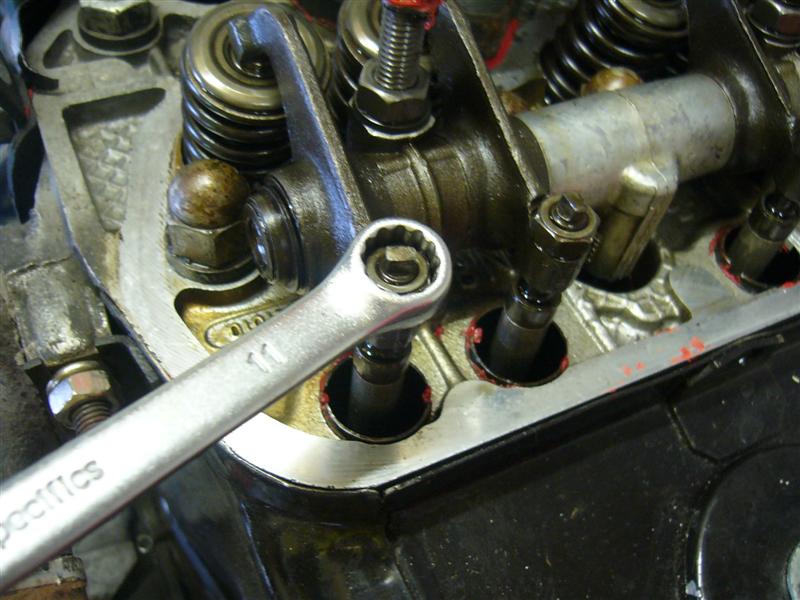

    desserrer contre ecrou.JPG
    b. je place la cale
    c. je serre la vis de réglage pour que l’écartement soit OK, limite un poil pas assez (car ça se serre un poil en serrant le contre-écrou)
    d. tout en tenant en position la vis de réglage avec la pince, je resserre le contre-écrou(la cale toujours en place)
    e. une fois serré je contrôle que tout soit OK. Là on peut avoir des surprises car parfois c’est trop serré (le contre écrou a fait tourner un poil la vis de réglage, faut donc recommencer et serrer initialement moins la vis de réglages… etc etc etc…
    Et on fait ça pour les 4 culbuteurs
  6. Remonter le cache-culbuteurs
    En n’oubliant pas le joint, qui doit être bien ajusté. S’il est endommagé prévoyez le changement, si ça coule par là c’est la graille…
    repose cache culbu.JPG
    Vous pouvez placer un 2è écrou pour bloquer le tout pour être plus sûr, moi je le fais depuis que j’ai eu une fois la mauvauise surprise de voir qu’un écrou s’était barré et que l’autre était desserré à moitié… Plein d’huile partout, fumée blanche, ça fait pas plaisir (surtout c’était mon moteur tout beau repeint tout refait :-( !!
  7. Replacer le faisceau en prenant garde de monter le bon câble dans le bon emplacement

Et voilà, c’est tout ! Facile, non ?
