Pouleto et sa Fiat500

C’est ce que j’avais depuis plusieurs jours. Impossible de faire tourner le moteur convenablement. J’ai reagrdé les culbuteurs qui étaient réglés correctement, j’ai démonté et recontrôlé le carbu et l’étanchéité des plans de joint, tout OK de ce côté là aussi. J’ai re-réglé l’allumge, à l’oreille, à la sampe strobo, rien n’y a fait…

J’ai remarqué qu’un côté du pot ne chauffait pas du tout, et j’ai pensé à un problème de soupape qui ouvrait pas bien. J’ai donc pris les compressions qui étaient bonnes (plus de 8kg/cm), bref, restait pas lourd à regarder.

Et en remontant les bougies je les ai inversées : celle de gauche à droite et vice verca, je m’attendait à avoir l’autre côté du pot qui allait chauffer, mais au premier coup de démarreur elle a pété autrement mieux et avec un ronron plus régulier qu’auparavant… Il y a vait donc un problème de bougie ou de câble HT mal branché, simplement…

Et maintenant voilà ce que ça donne :

Elle est pas belle la vie ?

Share

Comme vous pourrez le lire dans le post suivant, les soupapes jouent un rôle primordial dans le fonctionnement d’un moteur à explosion. Mais c’est quoi au juste, les soupapes ?

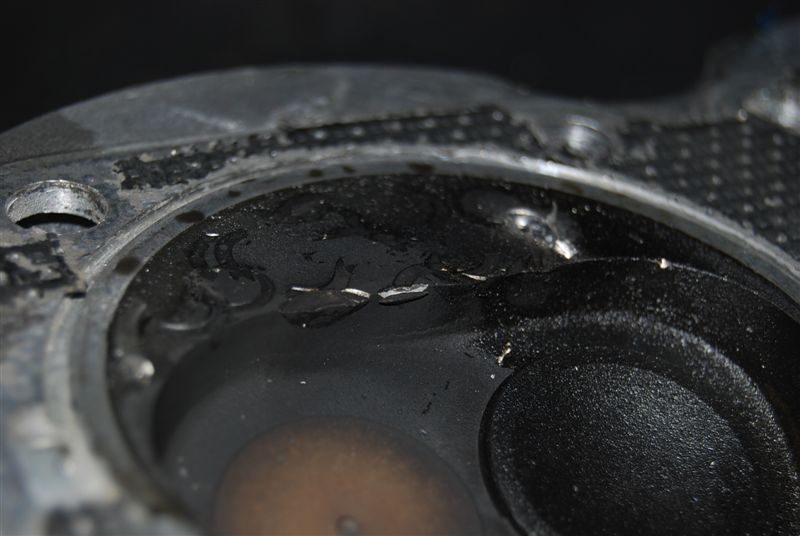

Les soupapes, dans un moteur, c’est comme les portes d’entrée et de sortie de la chambre de combustion. En effet, c’est à cet endroi qu’à lieu l’explosion du mélange gazeux, le principe central du moteur à explosion. Or, pour enflammer le mélange gazeux, il faut bien introduire ce mélange gazeux dans cette chambre de combustion, qui plus est l’introduire au bon moment.

Les soupapes jouent ce rôle. Actionnées via les culbuteurs, eux-même mis en mouvement par l’arbre à came, les soupapes ouvrent et ferment des “chemins” qui permettent de faire entrer le mélange gazeux depuis le carbu puis de le laisser sortir vers le pot d’échappement. Voilà sur nos 500 le schéma qui montre comment sont actionnées les soupapes (ce schéma vient du site de Porco ) :

Nos moteurs sont des moteurs à 4 temps, ces 4 temps sont justement liés à l’activité des soupapes (merci à Porco pour l’animation trouvée sur la page mise en lien ci dessus) :

1. Ouverture de la soupape d’admission et admission du mélange gazeux dans la chambre de combustion (le mélange se fait “tirer” par le vide créé par la descente du piston, entraîné par le vilebrequin).
2. compression et explosion du mélange gazeux par la compression du mélange et l’étincelle produite par la bougie
3. l’énergie libérée par l’explosion pousse le piston vers le bas (et le vilo va transformer ce mouvement vertical en rotation)
4. alors que le piston remonte, la soupape d’échappement s’ouvre en laissant sortir les gaz d’échappement vers le pot d’échappement.

Maintenant que nous avons vu tous ces principes, nous comprensons donc pourquoi il est important que les soupapes s’ouvrent et se ferment au bon moment et d’une ni trop ni pas assez pour que l’explosion puisse avoir lieu.

Assurer que les soupapes s’ouvrent au bon moment se fait en calant la distribution correctement. Porco nous explique comment faire cela.

Assurer que soupapes s’ouvrent juste assez pour assurer l’entrée et sortie du mélange gazeux tout en assurant l’étanchéité de la chambre de combiustion se fait en réglant le jeu aux culbuteurs. C’est le problème que j’avais sur mon moteur, les soupapes étant tout le temps ouvertes, le mélange entrait et sortait à loisir, sans jamais être enfermé pour assurer l’explosion.

Voilà donc un réglage à ne pas négliger, c’est fait en 10 minutes avec une simple cale, une clé de 13, une clé de 11 et une pince…

Share

Bon alors j’ai continué à chercher pourquoi le moteur démarrait pas…

J’ai démonté le couvercle de carbu, démonté les gicleurs, tout était OK de ce côté là… J’ai aussi redémonté les bougies, elles étaient bien humides donc l’essence descend jusqu’à la chambre de combustion, testé l’étincelle qui était bien présente et bien bleue des deux côtés mais ça démarre toujours pas…  . J’ai repris le calage de l’allumeur, retesté, nada, ça fonctionnait pas.

A ce moment j’en suis donc avec un moteur qui est “nourri” en essence, et il y a bien une étincelle qui vient au bon moment, mais pas d’explosion dans la chambre de combustion…

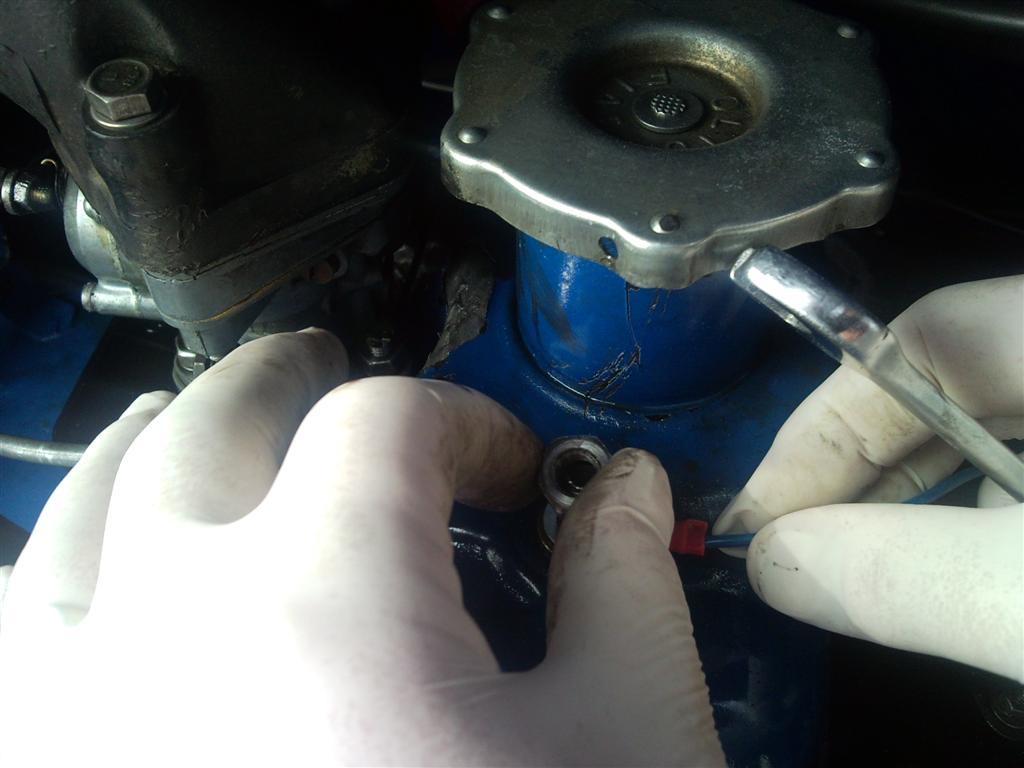

Reste les soupapes : j’ai donc démonté le cache culbus et mesuré le jeu, et là… impossible de passer ma cale de 0.25 entre les poussoirs et les soupapes !!!  J’ai donc re-réglé les 4 culbus, et en fait j’avais plus d’un tour  à dévisser pour arriver à libérer la soupape et arriver aux 0.25mm…

J’ai remonté le cache culbu après avoir réglé les 4 culbus, et ho miracle ça démarre au quart de tour !! Quel joli ronron, j’ai pas eu le temps de trop jouer avec mais en tous les cas il tournait impec !

En une année et demie de repos, les culbus s’étaient totalement déréglés et du coup les soupapes fermaient jamais ! Et si les soupapes ne ferment pas, impossible de faire péter un moteur.

Reste maintenant à peaufiner les réglages du carbu et à voir que tout soit en ordre, puis on pourra monter le moteur sur la 500 pour tester tout ça   !

Au fait, bravo à Yan qui a de suite diagnostiqué les soupapes !!!

Share

Bon j’ai ressorti  le moteur qui dormait sous l’établi, et les gants… J’y ai colllé une cloche de boîte, un démarreur, une bobine (double ), calé l’avance de l’allumage, mis de l’essence et branché les durites, fixé tout ça sur un petit charriot pour tenter un démarrage de la bestiole mais… impossible !

J’ai retesté plein de fois le calage, qui est à mon sens bon, j’ai testé l’étincelle qui est OK, j’ai contrôlé d’avoir de l’essence qui transite par le carbu ça semble OK, je ne vois vraiment pas…

Aucun pétaradement, rien que le bruit du moulin qui tourne… :-S ! Rageant !

Bon, comme j’ai bien testé l’étincelle qui est OK il me reste pas 36’000 trucs à tester, demain je démonte le carbu pour voir le niveau de la cuve, des fois que…

Parce que si l’allumage est bon, et que l’essence vient, y a pas de raisons, non ?

Je vous tiens au jus le WE prochain

Share

Voilà, après une looooooooooooongue pause (nouvelle maison, nouveau bébé , bref plein de trucs pour ne plus avoir assez de temps pour passer sous la petite le blog va reprendre du service…

Quelques nouveaux tutos sont en préparation dont un sur la réfection totale du système de freinage.
